Particolari

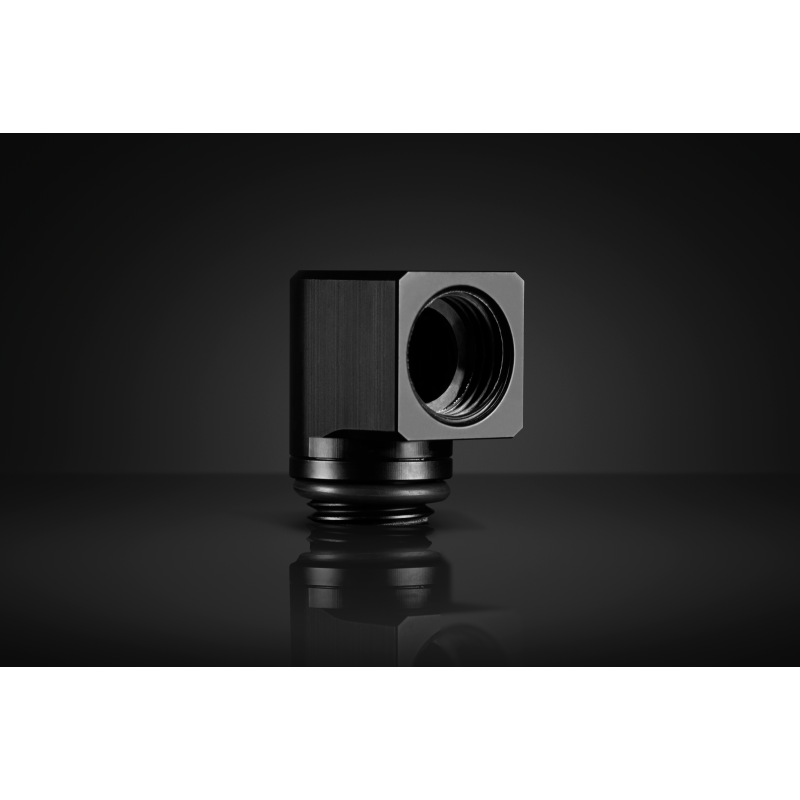

I raccordi adattatori EK-Quantum Torque Micro Rotary consentono di effettuare una semplice rotazione di 90° con il minimo ingombro e altezza di installazione possibili. Con un'altezza complessiva installata di soli 21 mm, i Torque Micro Rotary possono infilarsi nei punti più difficili dove sarebbe altrimenti impossibile fare una curva. Ciò significa che ha un'altezza inferiore di 10 mm rispetto al raccordo angolato standard EK-Quantum Torque Rotary a 90°.



Questo raccordo adattatore Quantum Line è lavorato a CNC da una solida barra di ottone e protetto con placcatura in nero. Le due parti del raccordo sono assemblate in modo permanente e sigillate con O-ring in gomma di alta qualità.



Poiché non c'è spazio per la zigrinatura convenzionale, la base del raccordo si estende attraverso un'apertura nella parte superiore in cui è necessario utilizzare una chiave a brugola da 6 mm per fissarlo in posizione. Una volta fissato, il corpo del raccordo è libero di ruotare in entrambe le direzioni. EK consiglia l'uso della chiave a brugola EK-Loop Multi per questa applicazione.



Una filettatura maschio G1/4" è avvitata nella porta desiderata e un giunto completamente girevole consente alla porta femmina G1/4" di essere diretta in qualsiasi direzione perpendicolare. È possibile installare componenti molto vicini grazie a questo.



La linea centrale della porta G1/4" femmina è 12,5 mm sopra la superficie di montaggio, l'adattatore ad angolo rotante EK-Quantum Torque Micro Rotary 90 è compatibile con qualsiasi raccordo STC o HDC EK-Quantum Torque. La larghezza e il diametro complessivo della base è 16,5 mm.

Specifica tecnica:

- Materiale: ottone
- Finitura: nero
- Filettature:
* G1/4" BSP; lunghezza filettatura maschio 4,5mm
* G1/4" BSP, lunghezza filettatura femmina 5 mm
- Il diametro esterno: 16,5 mm
- Altezza installata: 20,75mm
- Sigillato con o-ring di alta qualità

Prodotto in Europa!
